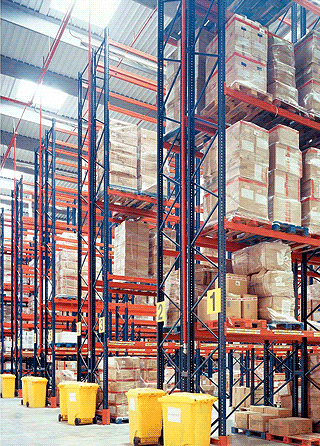

Фронтальные стеллажи
Главное предназначение фронтальных стеллажей – это хранение грузов на поддонах любого типа и любых размеров.
Фронтальные стеллажи выполнены в виде металлических конструкций, состоящих из грузовых рам сборно-разборного типа, горизонтальных грузовых балок и вспомогательных аксессуаров, в число которых входит настилы из ДСП (по желанию заказчика – из металлических составных полок), специальных держателей для бобин, бочек и контейнеров, защиты стоек и рам.
С помощью грузовых фронтальных стеллажей Вы сможете разместить на своих складах грузы любых размеров, в том числе и с применением поддонов формата EURO (1200х800х150 мм) и FIN (1200x1000x150 мм).
 |
 |
 |
|
 |
Достоинства грузовых фронтальных стеллажей
- Возможность складирования и последующего хранения однотипных и составных грузов на поддонах типоразмеров EUR и FIN
- Возможность последующего строительства на базе стеллажных конструкций автоматических и быстровозводимых складов с максимально полезным использованием ограниченной площади помещения
- Огромный выбор размеров грузовых рам, балок и других деталей конструкции, с помощью которых Вы сможете подобрать наиболее оптимальные для Вашего склада стеллажные конструкции с учетом нагрузки и количества уровней хранения товара
- Прямой доступ ко всему перечню хранимого груза
- Возможность оптимального использования зон складского хранения

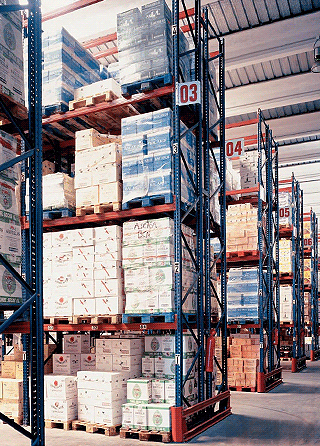

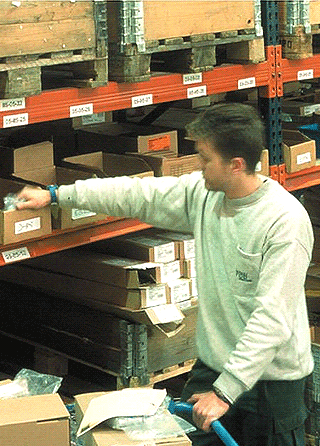

- Простота ведения контроля складских запасов, возможность применения оперативного компьютерного учета с использованием маркировки мест складирования на складе
 |
 |
 |
 |
 |

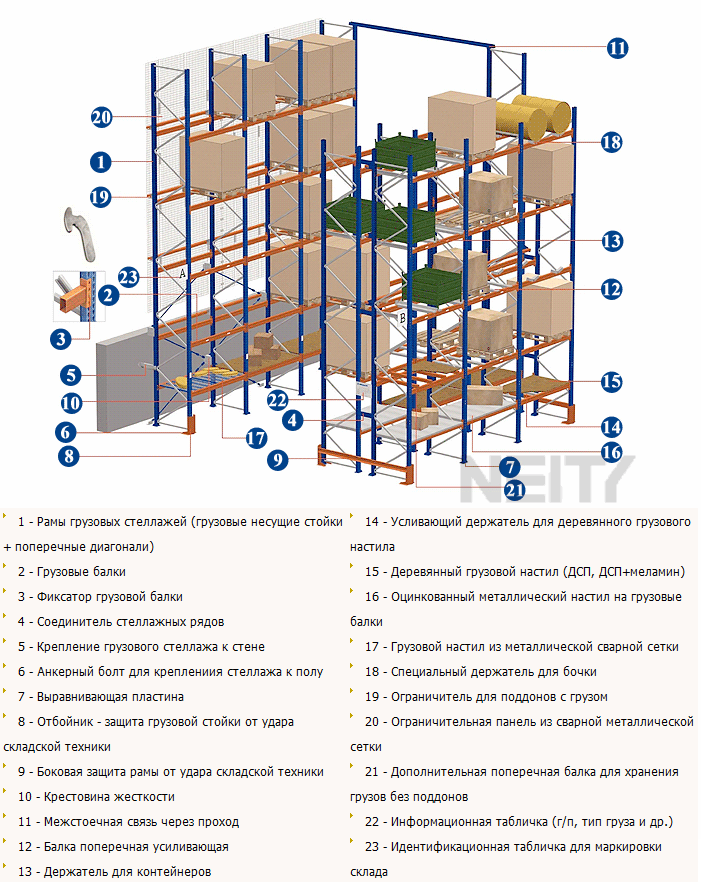

Комплектующие грузовых стеллажей для поддонов с фронтальной загрузкой
 |

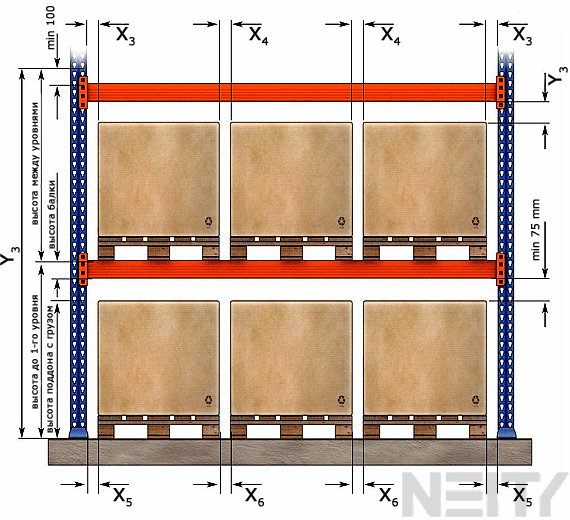

Допуски для фронтальных грузовых стеллажей
 |
|
Уровень высоты
|
Class 400*
|
Class 300A**
|
Class 300B***
|
|||
|
X3 X4
|
Y3
|
X3 X4
|
Y3
|
X3 X4
|
Y3
|
|
|
Yh (mm)
|
X5 X6
|
X5 X6
|
X5 X6
|
|||
|
3.000
|
75
|
75
|
-
|
-
|
-
|
-
|
|
6.000
|
75
|
100
|
75
|
100
|
100
|
100
|
|
9.000
|
75
|
125
|
75
|
125
|
100
|
125
|
|
12.000
|
-
|
-
|
75
|
150
|
125
|
125
|
* - грузовые стеллажи для фронтальной загрузки вилочной складской техникой (электроштабелерами, фронтальными погрузчиками, ричтраками)

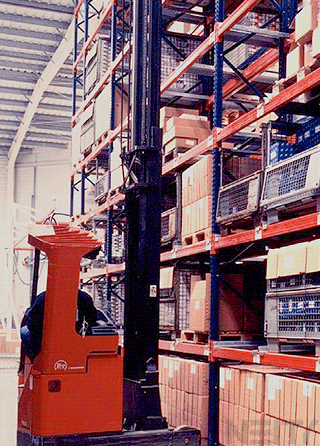

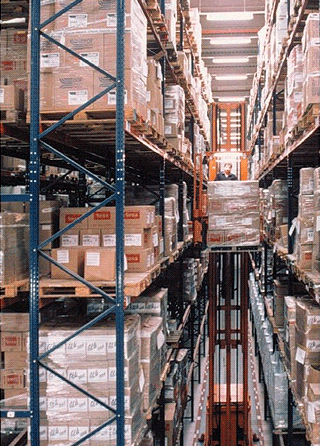

** - грузовые стеллажи для обслуживания узкопроходными электроштабелерами с трехсторонней обработкой груза и подвижной кабиной оператора (кабина оператора двигается вместе с кареткой и вилами "узкопроходника")
*** - грузовые стеллажи для обслуживания узкопроходными электроштабелерами с трехсторонней обработкой груза и неподвижной кабиной оператора (кабина оператора внизу)
Размеры грузовых балок (expert class 300B), мм
 |
 |
|
|||||||||||||||
|
|
 |
|
|||||||||||||||
|
|
 |
|
|||||||||||||||
 |
|
|
|||||||||||||||
|
|
|
|
|||||||||||||||

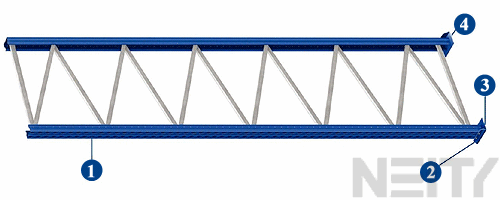

Комплектующие грузовых рам фронтальных стеллажей для поддонов
Рамы фронтальных стеллажей состоят из двух несущих стоек с подпятниками, собранных в единое целое с помощью горизонтальных и диагональных металлических поперечин. На стойку нанесено 6 слоев прочного порошкового покрытия синего цвета. Тип рамы (80, 101, 122, 160) выбирается, исходя из приходящейся на нее суммарной нагрузки. Высота грузовой рамы составляет 1-12 метров с шагом 0,5 м.
 |
|
 |
 |
 |
|
Варианты подпятников
|
Выравнивающая пластина
|
Варианты анкерных болтов для крепления грузового стеллажа к полу
|
Профили несущих грузовых стоек фронтальных стеллажей для поддонов
 |
 |
 |
|
80
|
101
|
122
|
 |
 |
 |
|
160
|
A11
|
A12
|
Типы грузовых балок фронтальных стеллажей для поддонов
Крепление грузовых балок к несущим стойкам осуществляется при помощи коннекторов, входящих в отверстия определенной формы на грузовой стойке. В данной системе эти коннекторы на обоих концах прикреплены к основному корпусу балки. Устройство коннекторов и перфорации несущей стойки разработано с учетом предотвращения риска падения балки и облегчения усилий по перестановке балки вдоль линии перфорации.
 |
 |
 |
Грузовые балки фронтальных стеллажей для паллет имеют различный профиль: балка для хранения груза на паллетах, балка для укладки настила (ДСП, фанера, металлические полки), облегченная балка для укладки настила (ДСП, фанера, металлические полки). Тип профиля грузовой балки выбирается исходя из требований предполагаемой нагрузки.
Профили грузовых балок для хранения грузов на поддонах
 |
 |
 |
|
Грузовая балка 2С (815, 1015, 1115)
|
Грузовая балка 2С (1315, 1515, 1618)
|
Грузовая балка J
|
|
|
||||||||||||||||||||||||||||||||||||||
Профили грузовых балок для хранения грузов на настилах (составных металлических или деревянных полках)
 |
 |
|
Грузовая балка ZS-60P
|
Грузовая балка MS
|
Дополнительные аксессуары грузовых фронтальных стеллажей для поддонов
 |
 |
 |
 |
 |
|
Кронштейн для крепления грузового стеллажа к стене
|
Соединитель
стеллажных рядов |
Фиксатор грузовой балки
к несущим стойкам |
||

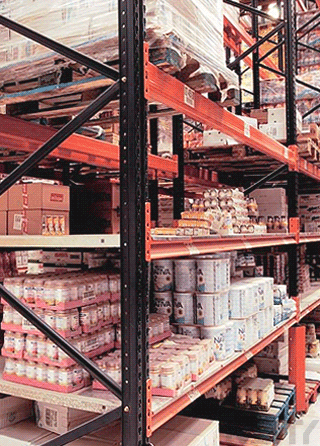

Варианты настилов на грузовые балки (полок) фронтальных стеллажей для поддонов
 |
 |
 |
|
Оцинкованный металлический настил
(составные полки) для балок типа 2C |
Оцинкованный металлический настил
(составные полки) для балок типа ZS-60 |

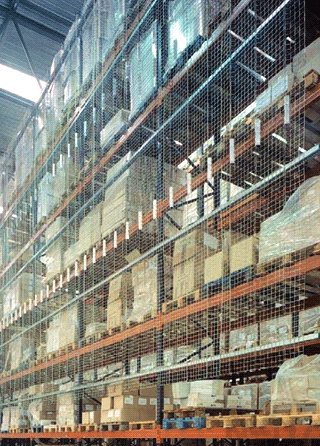

Настил из сварной металлической сетки для балок типа J или Z
|
 |
 |
 |
|
Деревянный настил (ДСП, ДСП+меламин) для балок типа J или Z
|
Деревянный настил (ДСП, ДСП+меламин) для балок типа 2C
|
Крепление деревянного настила
к балкам |
Специалисты нашей компании проектируют грузовые фронтальные стеллажи для паллетов conventional racks и сложные стеллажные конструкции на базе фронтальных грузовых стеллажей индивидуально, учитывая все особенности складских помещений заказчика и требования, предъявляемые к хранению грузов и материалов. Также представляем вашему вниманию список стеллежей.
